Състав на системата, свързана с мухъл

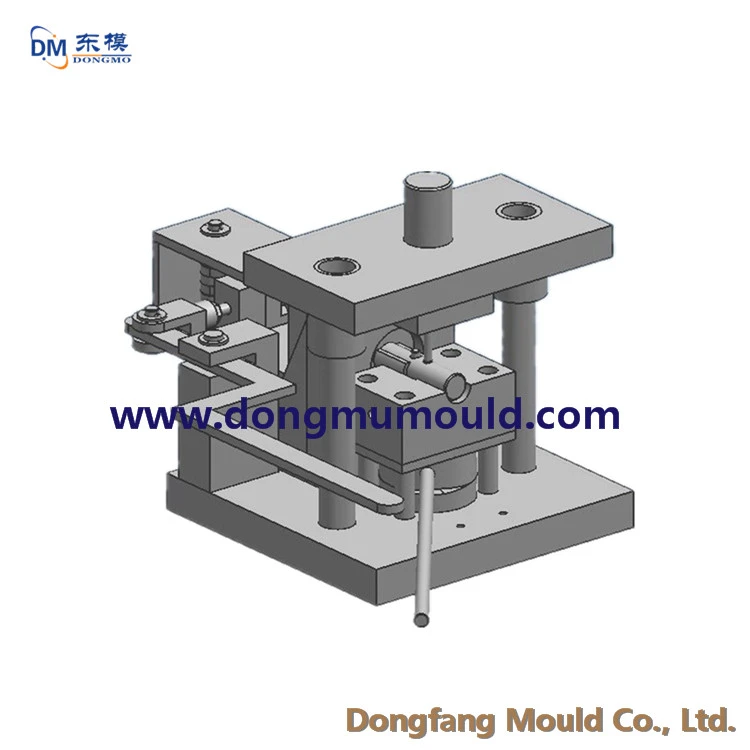

Формата е съставена от редица свързани системи, които се допълват взаимно, така че формата да може да се използва нормално. Обичайните форми включват литникови системи, системи за изхвърляне, системи за издърпване на сърцевината и други специални конструкции.
Една, разделителна повърхност
Зарът включва две части от страната на мъжкия и женския зар. Интерфейсът на двете части се нарича разделителна повърхност на матрицата, която има функцията на разделяне на матрицата и изпускане. Поради разликите в методите на формоване на различните форми, е лесно да се произвеждат ръбове и възли, което се отразява на външния вид и точността на продукта, така че трябва да обърнем внимание на следното съдържание, когато избираме разделителната повърхност:
1. Не го поставяйте на видно място, за да не повлияете на външния вид на продукта.
2. При отваряне на формата продуктът трябва да се остави отстрани на механизма за изваждане.
3. За продукти с високи изисквания за коаксиалност, проектирайте кухината от една и съща страна, доколкото е възможно.
4. Избягвайте дългото издърпване на сърцевината и помислете за поставянето й в посоката на отваряне на формата.
5. Опитайте се да не използвате дъгообразно разделяне, което ще повлияе на външния вид на продукта.
6. За пластмаси с добра течливост и лесно преливане трябва да се използва методът на разделяне, за да се избегне образуването на необработени ръбове.
7. Ако формата е висока и наклонът на изваждане е малък, за да се улесни изваждането, се препоръчва да се раздели формата от средата и да се раздели кухината на две страни.
Второ, наклон за деформиране
Наклонът на освобождаване може да помогне на продукта да излезе от матрицата, размерът на наклона според формата на продукта, материала, структурата на матрицата, точността на повърхността и дизайна на метода на обработка, обикновено 1-3 градуса, няма точна стойност и формула, най-вече в съответствие с емпиричната стойност. Без да се засяга външният вид и производителността на продукта, колкото по-голям е наклонът на изваждане, толкова по-добре.
Три, изпъкнала колона
Изпъкналата колона е повдигнатият цилиндър върху продукта на матрицата, който има характеристиките на укрепване на периферната якост на отвора, сглобяване на отвора и увеличаване на локалната височина. Дизайнът на изпъкналата колона трябва да отговаря на следното:
1, неговата височина до не повече от два пъти собствения му диаметър е подходяща, в противен случай трябва да се добави армировка.
2, позицията му не трябва да е твърде близо до ъгъла или страничната стена, за да се улесни обработката.
3, за предпочитане да изберете кръгла, за да се улесни обработката и потока на материала, като долната част може да бъде по-висока от долната повърхност 0.3-0.5mm.
Четири, дупка
Много продукти за леене под налягане имат дупки, методът на проектиране на дупки е както следва: директно върху формоването на продукта; Първо резервирайте дупки в продукта и след това завършете с машинна обработка; След формоването се разбива изцяло машинно. Дизайнът на отвора трябва да обърне внимание на следните точки:
1, разстоянието между отвора и отвора трябва да бъде по-голямо или равно на 2 пъти отвора.
2, разстоянието между отвора и ръба на продукта трябва да бъде по-голямо от 3 пъти блендата.
3, разстоянието между отвора и страничната стена на продукта трябва да бъде 0.75 пъти повече от отвора.
