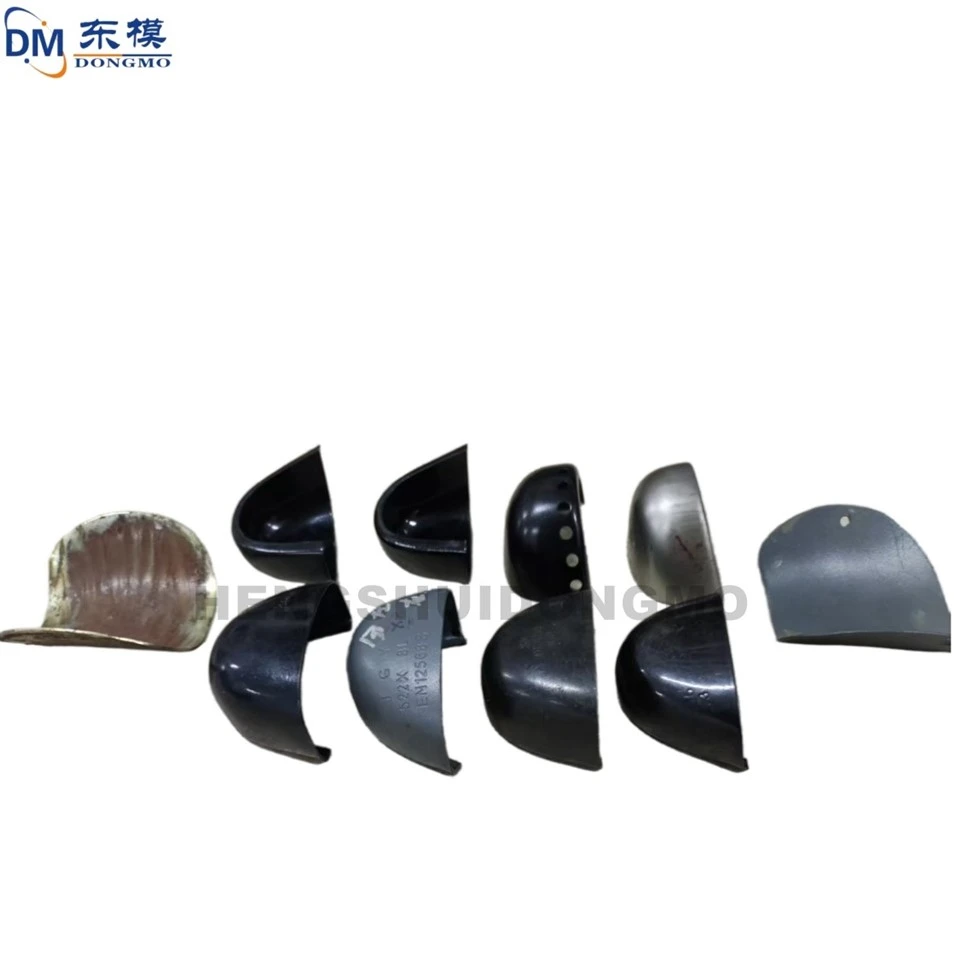

Метални капачки за пръсти за работни обувки, предпазни капачки, стоманени капачки за щамповане

1 Изисквания за проектиране и производство

Щампите за щамповане на автомобили имат висока честота на приложение, обикновено около 700 000 употреби и до 800 000 употреби за високо-качествени щанци. Дизайнът на матрицата е от решаващо значение за подобряване на качеството на матрицата. Той не само трябва да вземе предвид структурата на процеса, но и да контролира и управлява процесите на машинна обработка, инсталиране, отстраняване на грешки и транспортиране, за да гарантира, че матрицата има високи насоки и структурна цялост. В допълнение, безопасността и поддръжката на матрицата трябва да бъдат изцяло взети под внимание, за да се подобри качеството на дизайна.

Избор на материал на 2 матрици

Преди проектирането на матрицата за щамповане, производствените условия и производителността трябва да бъдат напълно взети под внимание, за да се гарантира, че здравината, твърдостта и другите свойства на материала на матрицата отговарят на изискванията за експлоатационен живот, след което трябва да се избере подходящ материал за матрицата. След определяне на материала на всеки компонент на матрицата са необходими тестове за опън, тестове за твърдост и анализ на състава на материала. Материалът на матрицата трябва да бъде ясно дефиниран по време на проектирането и корекцията, а сравнението на производителността трябва да се извърши по време на предварителното -приемане. За щанци с високи-изисквания, като щанци за изтегляне, се изисква ултразвуково изпитване на повърхността по време на приемането, за да се провери за микро-пукнатини, като се гарантира, че материалът отговаря на изискванията за качество и произведените части могат да постигнат масово производство и високи времена за щанцоване.

3 Проектиране на компоненти за щанцоване

При проектирането на матрицата за щанцоване, водещите стълбове трябва да се използват заедно с направляващите плочи, за да се осигури равномерен просвет между поансона и матрицата, както и точността на размерите на щанцованите части. За щанцованите части, в допълнение към осигуряването на точност на детайлите, трябва да се обърне специално внимание на изхвърлянето на отпадъци от щанцоване. Дебелината на стената на прекомерно дълбокия заглушителен отвор лесно причинява натрупване на отпадъци; прекалено тънката дебелина намалява здравината на частта и дори води до напукване на матрицата, което значително съкращава експлоатационния живот на матрицата. Следователно градуираното щанцоване трябва да бъде възприето при проектирането и обработката и фиксирано от фиксираща плоча, за да се стабилизира структурата на щанцоването на матрицата. Правилното позициониране на матрицата може ефективно да подобри точността на размерите на частите по време на щанцоване и заготовка.
